لماذا يعيد جهاز ثني الأنابيب المسطح تعريف الانحناء الدقيق في التصنيع الحديث؟

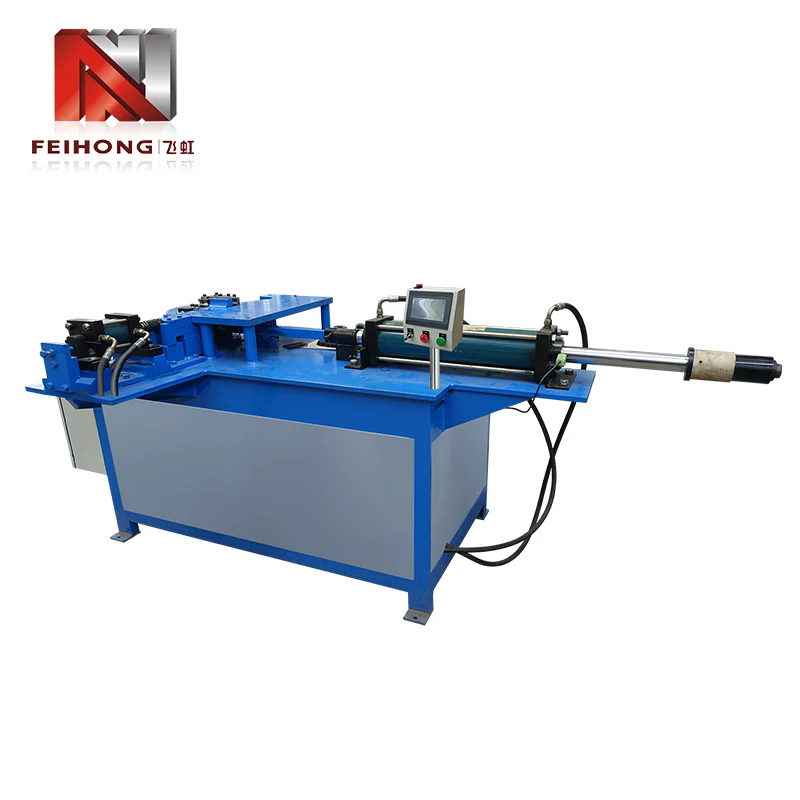

البندر الأنابيب المسطحةهي آلة متخصصة مصممة لثني الأنابيب أو الأنابيب المسطحة - أي الأنابيب التي يكون مقطعها العرضي مستطيلاً أو بيضاويًا أو مسطحًا وليس دائريًا تمامًا - إلى أشكال زاوية دقيقة مع الحد الأدنى من التشوه أو التجاعيد أو الانهيار.

معلمات المنتج

يوجد أدناه جدول مواصفات نموذجي لآلة ثني الأنابيب المسطحة عالية الأداء - ستختلف القيم الفعلية حسب الطراز والشركة المصنعة:

توفر هذه المعلمات فهمًا أساسيًا لما يستطيع جهاز ثني الأنابيب المسطح القيام به، وما يجب التحقق منه عند اختيار واحد، وتكون بمثابة الأساس لسبب أهميته.

لماذا أصبحت أداة ثني الأنابيب المسطحة ذات أهمية متزايدة

لماذا يهم في تطبيقات التصنيع

• تعتبر المقاطع المسطحة (بدلاً من الأنابيب المستديرة) شائعة في الأطر الهيكلية والأعمال المعدنية المزخرفة وقنوات التدفئة والتهوية وتكييف الهواء (HVAC) والمرفقات والأثاث. إن الحاجة إلى ثنيها بدقة دون تشويه تؤدي إلى زيادة الطلب.

• غالبًا ما تعاني أدوات ثني الأنابيب المستديرة التقليدية من التشكيلات المسطحة: حيث يكون خطر الانهيار أو التجاعيد أو الالتواء أو فقدان القسم أعلى. على سبيل المثال، توضح إرشادات ثني الأنبوب القياسية أن الدعم الداخلي (الشياق) أو الأدوات المتخصصة مطلوب للحفاظ على سلامة القسم.

• بفضل الدقة العالية والانحناءات المتكررة، تعمل ماكينة ثني الأنابيب المسطحة على تقليل الخردة وزيادة الإنتاجية وتحسين جماليات المنتج النهائي والأداء الهيكلي.

• في بيئات التصنيع المرنة/البسيطة الحديثة، توفر القدرة على تبديل الأدوات بسرعة وثني الأحجام المسطحة المختلفة (حتى مع الانحناءات المعقدة) ميزة تنافسية.

• إن الاتجاهات نحو المواد الخفيفة الوزن (الألومنيوم والفولاذ الرقيق الجدران) في الأثاث والسيارات والمنشآت المعمارية تجعل الانحناء الدقيق للملف المسطح أكثر أهمية.

لماذا يهم المزايا؟

• الدقة والتكرار: عند ثني الأنابيب المسطحة، يجب أن تحافظ الماكينة على سلامة الجدار والزاوية الصحيحة، وهو ما قد لا توفره الطرق التقليدية دائمًا.

• تقليل التشوه: نظرًا لأن الأدوات مصممة للقطاعات المسطحة، يتم تقليل خطر انهيار المقطع العرضي أو التسطيح أو التمدد المفرط للجدار الخارجي.

• تعدد الاستخدامات: آلة واحدة تدعم قوالب متعددة بأحجام وأشكال مختلفة تعني عددًا أقل من الآلات، وتكلفة أقل، وتغييرًا أسرع.

• فعالية التكلفة: خردة أقل، وإعادة عمل أقل، ووقت توقف أقل لتغييرات الأداة - كل ذلك يقلل من التكلفة الإجمالية لكل جزء منحني.

• مقاومة المستقبل: مع زيادة تعقيد التصميم (الأثاث المنحني، والأطر المعمارية، وقنوات التدفئة والتهوية وتكييف الهواء (HVAC) المخصصة)، فإن الآلات ذات إمكانيات الثني المسطحة المتقدمة ستشهد المزيد من الاستخدام.

لماذا الاتجاه المستقبلي موات؟

• إن التحرك نحو التصنيع المخصص والكميات الصغيرة (مقابل الإنتاج الضخم) يعني أن الآلات يجب أن تكون مرنة ودقيقة وسريعة الإعداد - وهي الصفات التي توفرها ماكينة ثني الأنابيب المسطحة.

• تأتي عمليات التكامل مع أدوات التحكم CNC، ومحركات الأقراص المؤازرة، وأجهزة الاستشعار المتقدمة وقدرات الصناعة 4.0 في ماكينات الثني المسطحة، مما يتيح إنتاجًا ومراقبة وأتمتة أكثر ذكاءً.

• تعمل ضغوط الاستدامة (المواد خفيفة الوزن، وعدد أقل من الوصلات/اللحامات) على زيادة الطلب على الآلات التي يمكن أن تنحني بشكل نظيف دون إضعاف المواد أو خلق تشوهات.

• نظرًا لأن صناعات البناء والأثاث والأعمال المعدنية المعمارية تتبنى بشكل متزايد الأنابيب / الأنابيب المسطحة والأعمال المعدنية المكشوفة بصريًا، فإن الطلب على الانحناءات النظيفة والدقيقة (بدون علامات أدوات مرئية أو تشويه) يرتفع.

كيف يعمل جهاز ثني الأنابيب المسطح وكيفية اختياره وتشغيله وصيانته

كيف يعمل

• يتم تثبيت الأنبوب المسطح في قالب أو مجموعة أدوات مصممة خصيصًا للمقطع العرضي الخاص به.

• تستخدم الآلة قالب تشكيل، وكتلة مشبك، وقالب ممسحة (في بعض التصميمات) وحذاء ضغط (أو بكرة) للانحناء حول نصف قطر الخط المركزي مع الحفاظ على شكل القسم (مشابه لثني الأنبوب ولكنه مُكيَّف للشكل المسطح).

• تتحكم الماكينة في زاوية الانحناء، ونصف القطر، ومشاركة الأدوات، ويمكنها تعويض الارتداد الخلفي اعتمادًا على المادة.

• تمنع القوالب المسطحة المتخصصة الجدار الخارجي من التمدد بشكل مفرط والجدار الداخلي من الانهيار أو التجعد - قد تشتمل الأدوات على دعامات أو شياكات قابلة للتعديل إذا لزم الأمر.

• بعد الثني، قد يتم الانتهاء من التشكيل الجانبي (إزالة الأزيز، وتسوية الأطراف) ولكن القيمة الحاسمة هي أن يكون الانحناء دقيقًا ونظيفًا وسليمًا من الناحية الهيكلية.

كيفية اختيار الجهاز المناسب

عند اختيار جهاز ثني الأنابيب المسطح، ضع في اعتبارك المعايير التالية:

• نطاق حجم الملف الشخصي: تأكد من أن الماكينة تدعم أكبر وأصغر الملفات المسطحة التي ستقوم بثنيها (من حيث العرض والسمك).

• الحد الأدنى من نصف القطر: تأكد من أن الماكينة يمكنها الانحناء إلى الحد الأدنى من نصف القطر المطلوب دون الإضرار بالملف الجانبي (تذكر أن نصف القطر الأصغر في المقاطع المسطحة يزيد من خطر الانهيار).

• قدرة الزاوية والتكرار: تحقق من نطاق الزاوية وتسامح التكرار (على سبيل المثال، ±0.5 درجة أو أكثر إحكامًا).

• تغيير الأدوات: ما مدى سرعة وسهولة تبديل الأدوات/القوالب للتعامل مع ملفات تعريف مختلفة؟ وهذا يؤثر على الإنتاجية.

• توافق المواد: تأكد من تصنيف الجهاز وفقًا لأنواع المواد التي تستخدمها (الفولاذ والألمنيوم والفولاذ المقاوم للصدأ والنحاس) وسمك الجدار.

• آلية القيادة والتحكم: محرك سيرفو كهربائي يوفر دقة عالية؛ الهيدروليكية يمكن أن توفر القوة لملامح أكثر سمكا؛ يسمح التحكم باستخدام الحاسب الآلي بتخزين برامج الثني للمهام المتكررة.

• الدعم والصيانة: اختر شركة مصنعة تتمتع بخدمة عالمية جيدة وتوافر قطع الغيار والتدريب.

• البصمة والمرونة المستقبلية: يجب أن تناسب الماكينة المساحة الأرضية لديك وتسمح بالترقيات المستقبلية (مثل الأتمتة ومراقبة أجهزة الاستشعار).

كيفية تشغيله وصيانته للحصول على أفضل النتائج

• قبل الثني، قم بفحص الأدوات/القوالب بحثًا عن التآكل والمحاذاة والتوافق مع ملف التعريف المحدد. الأدوات البالية تزيد من خطر التشويه.

• ثبت الشكل المسطح بشكل صحيح في القالب لمنع الحركة أثناء الانحناء. يعد سوء التثبيت سببًا شائعًا للتشويه والانحناءات غير الدقيقة.

• حدد برنامج نصف القطر والزاوية الصحيح، مع الأخذ في الاعتبار الزنبرك الخلفي ونوع المادة وسمك الجدار وهندسة المظهر الجانبي.

• راقب عملية الانحناء بحثًا عن علامات التسطيح أو التجاعيد أو الانهيار - خاصة عند ثني نصف القطر المشدود على الملامح المسطحة. يجب أن تمنع مكونات الماكينة (المشبك، قالب الماسحة، الدعامة) هذه العيوب.

• بعد الثني، افحص المنتج مقابل تفاوتات الأبعاد: الزاوية، نصف القطر، سلامة القسم، عدم وجود مكامن الخلل أو الطيات المرئية.

• الصيانة الوقائية: قم بفحص النظام الهيدروليكي/المؤازر بانتظام، وتزييت الأجزاء المتحركة، ومحاذاة الأدوات، وحالة القالب، وأجهزة السلامة.

• استبدل الأدوات عند ارتدائها: نظرًا لأن ثني الشكل المسطح يضع ضغطًا كبيرًا على الأدوات، فإن الاستبدال المبكر يمنع الخردة ووقت التوقف عن العمل.

• التدريب والسلامة: تأكد من أن المشغلين يفهمون عملية ثني الشكل المسطح والمزالق المحتملة (مثل الانهيار الداخلي أو ترقق الجدار الخارجي) والتشغيل الآمن للآلة.

• حفظ السجلات: بالنسبة للمهام المتكررة، احفظ برامج الثني وإعدادات الأدوات وبيانات المواد - وهذا يساعد في الحفاظ على الاتساق بمرور الوقت ويقلل من أخطاء الإعداد.

أسئلة العملاء الشائعة (الأسئلة الشائعة)

س: ما هو الحد الأدنى لنصف قطر الانحناء للأنابيب المسطحة التي تستخدم هذه الآلة؟
ج: يعتمد الحد الأدنى لنصف قطر الانحناء على المادة والسمك، ولكن القاعدة الأساسية الجيدة هي الحفاظ على نصف قطر خط مركزي لا يقل عن ثلاثة أضعاف الارتفاع الإجمالي (السُمك) للشكل المسطح لمنع الانهيار أو التجاعيد.
س: هل يمكن لآلات ثني الأنابيب المستديرة القياسية ثني المقاطع المسطحة بدون أدوات خاصة؟
ج: في حين أن بعض أدوات ثني الأنابيب المستديرة قد تحاول التعامل مع المقاطع المسطحة، إلا أنها تفتقر عادةً إلى الأدوات المتخصصة والدعم المطلوب للمقاطع المسطحة وقد تؤدي إلى ضعف سلامة القسم (التجاعيد، والانهيار، وسمك الجدار غير المتساوي). للحصول على أفضل النتائج، استخدم آلة مصممة خصيصًا لثني الأشكال المسطحة.

الاتجاهات المستقبلية وتحديد موقع العلامة التجارية والاستنتاج

الاتجاهات المستقبلية في ثني الأنابيب المسطحة

• الأتمتة والأدوات الذكية: ستعمل الآلات بشكل متزايد على دمج أجهزة الاستشعار لمراقبة قوة الانحناء، وتآكل الأدوات، وتشوه المظهر الجانبي وتقديم تعليقات في الوقت الفعلي - والارتباط بأنظمة Industry 4.0 للتحليلات والصيانة التنبؤية وإمكانية تتبع الأجزاء.

• التصنيع المرن: مع تحول الإنتاج نحو دفعات أصغر، والإطارات المعمارية القابلة للتخصيص، والأثاث المخصص والتصميمات سريعة التغير، ستصبح أدوات الثني المسطحة مع التغيير السريع للأدوات، والبرامج المخزنة، وتكامل CNC أكثر قيمة.

• مواد خفيفة الوزن وأشكال معقدة: مع ارتفاع نسبة الألومنيوم والفولاذ ذو الجدران الرقيقة والسبائك الغريبة، ستحتاج آلات ثني المقاطع المسطحة إلى تحكم وأدوات معززة للحفاظ على السلامة أثناء ثني أنصاف أقطار أكثر إحكامًا أو مقاطع أكثر تعقيدًا.

• الاستدامة والحد من النفايات: الانحناء الدقيق يقلل من استخدام الخردة والطاقة؛ تساهم الآلات المُحسّنة للمقاطع المسطحة في ممارسات التصنيع المستدامة.

• الخدمة العالمية والترقيات المعيارية: مع اعتماد المستخدمين لهذه الآلات في جميع أنحاء العالم، ستبرز الشركات المصنعة التي تقدم ترقيات معيارية (مؤازرة CNC إلى الأتمتة) وشبكات الخدمة العالمية.

العلامة التجاريةفيهونجتقف على أهبة الاستعداد لتقديم آلات ثني الأنابيب المسطحة عالية الجودة التي تلبي المواصفات المذكورة أعلاه ومعايير التدقيق المستقبلي. إذا كانت لديك أية استفسارات حول اختيار النموذج أو الأدوات أو الحلول المخصصة، فلا تتردد في ذلكاتصل بناوسيقوم متخصصو منتجاتنا بمساعدتك على الفور.
