لماذا تعتبر وحدة تغذية الأنابيب هي العامل التمكيني الذي لا جدال فيه لخطوط إنتاج الأنابيب الآلية؟

1. التعريف بوحدة تغذية الأنابيب ودورها في التصنيع الحديث

المغذي الأنابيبعبارة عن قطعة متخصصة من المعدات مصممة لتوصيل المواد الأنبوبية تلقائيًا أو شبه تلقائيًا - مثل الأنابيب النحاسية، وأنابيب الحديد، وأنابيب الألومنيوم، وأنابيب الفولاذ المقاوم للصدأ - إلى آلات المعالجة النهائية بما في ذلك آلات القطع، ومكابس التشكيل، ومعدات اللحام. في جوهرها، تعمل وحدة تغذية الأنابيب كواجهة مهمة بين تخزين المواد الخام وعملية الإنتاج، مما يضمن تقديم الأنابيب إلى معدات المعالجة في الاتجاه الصحيح، والتباعد، والمعدل للحفاظ على تدفق الإنتاج المستمر والفعال.

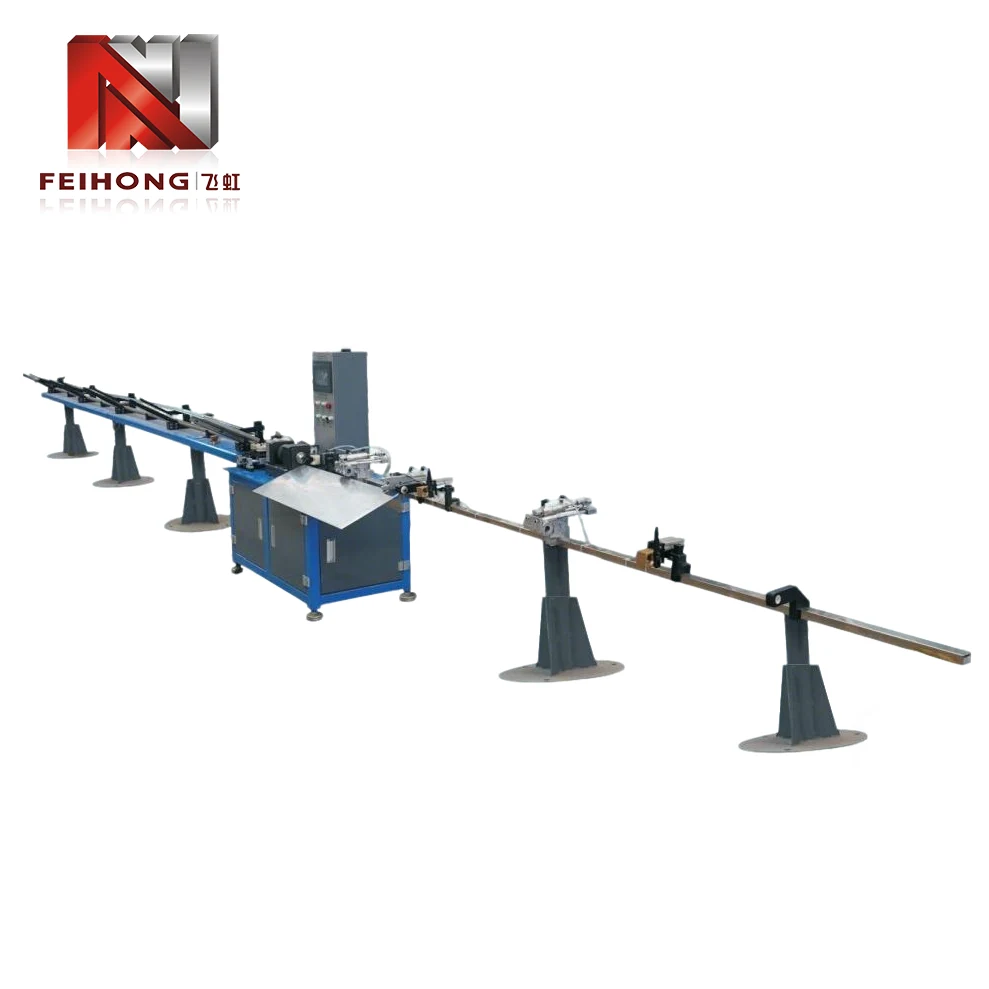

وحدة تغذية أنابيب أوتوماتيكية بالكامل مدمجة مع آلة قطع عالية السرعة في بيئة إنتاج حديثة.

في بيئات التصنيع التقليدية، كانت تغذية الأنابيب عبارة عن عملية يدوية: حيث يقوم المشغلون بالتقاط الأنابيب الفردية، ووضعها في آلة القطع أو المعالجة، وإزالة القطع النهائية. لم يكن هذا النهج كثيف العمالة فحسب، بل قدم أيضًا تباينًا كبيرًا في سرعة الإنتاج وجودته. تعمل وحدة تغذية الأنابيب على التخلص من أوجه القصور هذه من خلال أتمتة عملية مناولة المواد، مما يتيح تغذية متسقة ومتكررة تدعم الإنتاج بكميات كبيرة مع الحد الأدنى من التدخل البشري.

إن أهمية وحدة تغذية الأنابيب تمتد إلى ما هو أبعد من توفير العمالة البسيطة. في التصنيع الحديث، حيث يهيمن الإنتاج في الوقت المناسب ومبادئ التصنيع الهزيل، تعد القدرة على الحفاظ على تدفق ثابت وغير متقطع للمواد إلى معدات المعالجة أمرًا ضروريًا لتحقيق الإنتاجية المثلى. يحقق جهاز تغذية الأنابيب ذلك من خلال مزيج من الدقة الميكانيكية والتحكم الإلكتروني والاستشعار الذكي، مما يجعله حجر الزاوية في خطوط معالجة الأنابيب الآلية عبر العديد من الصناعات.

2. التطور التكنولوجي لمعدات تغذية الأنابيب

تعكس الرحلة من التعامل اليدوي مع الأنابيب إلى مغذيات الأنابيب المتطورة اليوم المسار الأوسع للأتمتة الصناعية. إن فهم هذا التطور يوفر سياقًا أساسيًا لتقدير قدرات أنظمة تغذية الأنابيب الحديثة.

2.1 عصر التعامل اليدوي مع الأنابيب

في الأيام الأولى لمعالجة الأنابيب والأنابيب، كانت جميع عمليات معالجة المواد تتم يدويًا. يقوم العمال بسحب الأنابيب الفردية من رفوف التخزين، ويحملونها إلى آلات القطع أو التشكيل، ثم يقومون بإدخالها يدويًا إلى معدات المعالجة. كان هذا النهج محدودًا بطبيعته بسبب العوامل البشرية: التعب، وعدم الاتساق، وعدم القدرة على الحفاظ على معدل تغذية ثابت خلال نوبات عمل طويلة. علاوة على ذلك، فإن التعامل اليدوي يشكل مخاطر كبيرة على السلامة، خاصة عند العمل بأنابيب ثقيلة أو حادة الحواف.

2.2 إدخال أنظمة التغذية الآلية

ظهرت أنظمة التغذية الآلية الأولى في منتصف القرن العشرين، وعادةً ما تستخدم ناقلات أسطوانية بسيطة أو آليات مدفوعة بسلسلة لنقل الأنابيب على طول خط الإنتاج. خفضت هذه الأنظمة المبكرة بعض الجهد اليدوي ولكنها لا تزال تتطلب تدخل المشغل للتحميل وتحديد الموقع. وكانت تفتقر إلى التحكم الدقيق في طول التغذية وتوقيتها، مما يحد من فعاليتها في التطبيقات عالية الدقة.

2.3 ظهور مغذيات الأنابيب التي يتم التحكم فيها بواسطة الكمبيوتر

مع ظهور وحدات التحكم المنطقية القابلة للبرمجة (PLCs) وتكنولوجيا المحركات المؤازرة في الثمانينيات والتسعينيات، شهدت مغذيات الأنابيب تحولًا جذريًا. يمكن للأنظمة التي يتم التحكم فيها بواسطة الكمبيوتر أن تنظم بدقة طول التغذية، والسرعة، والتسارع، مما يتيح وضع الأنابيب بشكل متسق لعمليات القطع أو التشكيل. سمح تكامل واجهات الإنسان والآلة (HMIs) للمشغلين بتعيين المعلمات ومراقبة الأداء بسهولة، مما أدى إلى تقليل وقت الإعداد وتحسين فعالية المعدات بشكل عام.

2.4 وحدة تغذية الأنابيب الحديثة: الذكاء والاتصال

تعتبر وحدات تغذية الأنابيب اليوم عبارة عن أجهزة متطورة للغاية تشتمل على أجهزة استشعار وتسجيل بيانات وبروتوكولات اتصال للتكامل مع أنظمة التشغيل الآلي على مستوى المصنع. يمكن لمغذيات الأنابيب الحديثة أن تتكيف تلقائيًا مع الاختلافات في قطر الأنبوب، وسمك الجدار، وتركيب المواد، مما يضمن أداء التغذية الأمثل في ظل الظروف المتغيرة. كما أنها تتميز أيضًا بقدرات الصيانة التنبؤية، وتنبيه المشغلين بالمشكلات المحتملة قبل أن تتسبب في التوقف عن العمل.

وقد أدى هذا التطور إلى إنشاء وحدة تغذية الأنابيب كعامل تمكين حاسم للتصنيع المتقدم، مما يسمح للشركات بتحقيق معدلات إنتاج أعلى، وتحسين الجودة، ومرونة أكبر في الاستجابة لمتطلبات العملاء.

3. المكونات الأساسية ومبادئ التشغيل

يعد فهم البنية الداخلية لوحدة تغذية الأنابيب أمرًا ضروريًا لاختيار المعدات المناسبة لتطبيق معين وللصيانة الفعالة واستكشاف الأخطاء وإصلاحها. في حين تختلف التصاميم بين الشركات المصنعة، فإن معظم مغذيات الأنابيب تشترك في مجموعة مشتركة من المكونات الأساسية.

3.1 آلية التحميل

آلية التحميل مسؤولة عن استلام الأنابيب الخام من رف التخزين أو الناقل وتقديمها إلى نظام التغذية. اعتمادًا على التصميم، يمكن أن يكون التحميل يدويًا، أو نصف أوتوماتيكي، أو أوتوماتيكيًا بالكامل. غالبًا ما تستخدم أنظمة التحميل الأوتوماتيكية جهاز رفع يرفع مجموعة من الأنابيب ويسمح لها بالتدحرج بشكل فردي على مسار التغذية.

3.2 نظام محرك التغذية

يقوم نظام محرك التغذية بتحريك الأنبوب للأمام إلى محطة المعالجة. يتضمن هذا عادةً مجموعة من الأسطوانات التي تعمل بالطاقة أو ترتيبًا للقرصة يتم تشغيله بواسطة محرك مؤازر. يوفر المحرك المؤازر تحكمًا دقيقًا في سرعة التغذية والطول، مما يسمح لوحدة تغذية الأنبوب باستيعاب أقطار الأنبوب المختلفة ومتطلبات المعالجة.

3.3 مكونات التوجيه والمحاذاة

لضمان دخول الأنبوب إلى آلة المعالجة بشكل صحيح، فإن وحدة تغذية الأنبوب تشتمل على بكرات توجيه، وألواح محاذاة جانبية، وأجهزة تقويم. تمنع هذه المكونات الانحراف أو الانحناء أو عدم المحاذاة التي قد تؤدي إلى عيوب في المعالجة.

3.4 نظام التحكم

تم تجهيز مغذيات الأنابيب الحديثة بوحدة تحكم منطقية قابلة للبرمجة (PLC) وشاشة لمس HMI سهلة الاستخدام. يقوم نظام التحكم بإدارة معلمات التغذية، ومراقبة أجهزة الاستشعار، والتواصل مع المعدات الأولية والنهائية. تتضمن العديد من الأنظمة أيضًا إمكانات المراقبة عن بعد لإدارة الإنتاج المركزية.

3.5 أجهزة الاستشعار وأجهزة التغذية المرتدة

توفر مجموعة من أجهزة الاستشعار - بما في ذلك مفاتيح القرب وأجهزة الاستشعار الكهروضوئية وأجهزة التشفير - تعليقات في الوقت الفعلي حول موضع الأنبوب وطول التغذية وحالة النظام. تتيح هذه الملاحظات التحكم في الحلقة المغلقة، مما يضمن دقة التغذية المتسقة والكشف المبكر عن الحالات الشاذة.

تشكل هذه المكونات معًا نظامًا قويًا يمكنه التعامل مع مجموعة واسعة من أحجام الأنابيب والمواد مع الحفاظ على مستويات عالية من الدقة والموثوقية.

4. مغذيات الأنابيب الأوتوماتيكية بالكامل مقابل مغذيات الأنابيب شبه الأوتوماتيكية

يتم تصنيف مغذيات الأنابيب على نطاق واسع إلى نوعين: أوتوماتيكية بالكامل وشبه أوتوماتيكية. ويعتمد الاختيار بين هذه التكوينات على حجم الإنتاج، وتوافر العمالة، واعتبارات الميزانية.

4.1 مغذيات الأنابيب الأوتوماتيكية بالكامل

تتطلب وحدات تغذية الأنابيب الأوتوماتيكية بالكامل الحد الأدنى من تدخل المشغل. إنها تتميز بالتحميل التلقائي من مجلة أو حزمة، والتغذية المستمرة للأنابيب الفردية، والإخراج التلقائي للقطع النهائية. تعتبر هذه الأنظمة مثالية لبيئات الإنتاج كبيرة الحجم حيث يكون الاتساق والسرعة أمرًا بالغ الأهمية. يقتصر دور المشغل على مراقبة النظام، وضبط المعلمات عبر واجهة HMI، وتجديد إمدادات المواد الخام.

يمكن أيضًا دمج وحدات التغذية الأوتوماتيكية المتقدمة تمامًا مع المعدات النهائية مثل آلات الشطب، ووحدات الخيوط، ومحطات اللحام، مما يؤدي إلى إنشاء خلية إنتاج مؤتمتة بالكامل.

4.2 مغذيات الأنابيب شبه الأوتوماتيكية

تتطلب مغذيات الأنابيب شبه الأوتوماتيكية من المشغل تحميل كل أنبوب يدويًا في آلية التغذية. بعد ذلك، تتولى وحدة التغذية تحديد الموقع الدقيق للأنبوب وتقدمه إلى محطة المعالجة. يعتبر هذا النوع من وحدات التغذية مناسبًا للإنتاج بكميات أقل أو للتطبيقات التي تأتي فيها الأنابيب بأطوال أو أحجام مختلفة يصعب تشغيلها تلقائيًا. عادةً ما تكون وحدات التغذية شبه الأوتوماتيكية أقل تكلفة وأسهل في الصيانة من الوحدات الأوتوماتيكية بالكامل.

4.3 مقارنة القدرات

ويلخص الجدول التالي الاختلافات الرئيسية بين النوعين:

كلا النوعين لهما مكانهما في التصنيع الحديث، وغالباً ما يعتمد القرار على التحليل الدقيق لمتطلبات الإنتاج والعائد على الكفاءة التشغيلية.

5. توافق المواد ونطاق التطبيق

المغذي الأنابيبتم تصميمه للتعامل مع مجموعة واسعة من المواد الأنبوبية، مما يجعله متعدد الاستخدامات في العديد من الصناعات.

5.1 أنواع المواد

تُستخدم مغذيات الأنابيب بشكل شائع مع:

• أنابيب النحاس:تستخدم في أنظمة التدفئة والتهوية وتكييف الهواء والسباكة والتبريد
• مواسير الصلب (الكربون، غير القابل للصدأ، المجلفن):يستخدم في البناء وأنظمة عوادم السيارات والتطبيقات الهيكلية
• أنابيب الألومنيوم:تستخدم في مجال الطيران والمبادلات الحرارية للسيارات والهياكل خفيفة الوزن
• الأنابيب البلاستيكية والمركبة:تستخدم في المعالجة الكيميائية والاتصالات السلكية واللاسلكية
• أنابيب سبائك:تستخدم في تطبيقات درجات الحرارة العالية والضغط العالي

يجب أن تكون وحدة تغذية الأنابيب مجهزة بمكونات إمساك وتوجيه مناسبة لاستيعاب تشطيب السطح والصلابة والوزن للمادة المحددة التي تتم معالجتها.

5.2 قطر الأنبوب ونطاقات الطول

تتوفر مغذيات الأنابيب الحديثة في مجموعة متنوعة من الأحجام، مع إمكانيات تتراوح من الأنابيب ذات القطر الصغير (6 مم) إلى الأنابيب ذات القطر الكبير (حتى 150 مم أو أكثر). طول التغذية قابل للتعديل أيضًا، حيث أن بعض الأنظمة قادرة على تغذية أطوال تتجاوز 10 أمتار.

5.3 الصناعات التطبيقية الرئيسية

إن تعدد استخدامات مغذيات الأنابيب يجعلها ضرورية في القطاعات التالية:

• السيارات:إنتاج أنابيب العادم وخطوط الفرامل وخطوط الوقود والأنابيب الهيكلية
• التدفئة والتهوية وتكييف الهواء والتبريد:تصنيع المبادلات الحرارية وملفات المكثفات وخطوط التبريد
• البناء والبنية التحتية:تصنيع السقالات والدرابزين والدعامات الهيكلية
• الفضاء الجوي:إنتاج الأنابيب الهيدروليكية وخطوط الوقود والمكونات الهيكلية
• الطاقة المتجددة:تصنيع إطارات الألواح الشمسية والأجزاء الهيكلية لتوربينات الرياح وأنابيب الطاقة الحرارية الأرضية

تضع كل صناعة متطلبات محددة على وحدة تغذية الأنابيب، مثل التشغيل عالي السرعة لخطوط السيارات أو الدقة القصوى لتطبيقات الفضاء الجوي. يسمح التصميم المعياري لمغذيات الأنابيب الحديثة بتخصيصها لتلبية هذه المتطلبات المتنوعة.

6. التكامل مع أنظمة القطع والتشكيل

نادراً ما تعمل وحدة تغذية الأنابيب بمعزل عن غيرها؛ إنه عادةً جزء من خط الإنتاج الذي يتضمن معدات القطع أو التشكيل أو الشطب أو اللحام. يعد التكامل المناسب أمرًا بالغ الأهمية لتحقيق التدفق السلس للمواد وزيادة الإنتاجية الإجمالية.

6.1 التزامن مع آلات القطع

في خط القطع النموذجي، تقوم وحدة تغذية الأنابيب بدفع الأنبوب إلى طول محدد مسبقًا، ثم تتوقف مؤقتًا بينما تقوم آلة القطع - غالبًا ما تكون منشارًا دائريًا عالي السرعة أو قاطعة ليزر - بإجراء القطع. تقوم وحدة التغذية بعد ذلك بتقدم الجزء التالي. تتطلب هذه العملية المتزامنة اتصالاً دقيقًا بين وحدة التحكم في وحدة التغذية ونظام التحكم في آلة القطع، غالبًا عبر واجهة ناقل المجال مثل Profinet أو EtherCAT.

6.2 التنسيق مع معدات التشكيل والتشطيب النهائي

بالنسبة للتطبيقات التي تتطلب ثني الأنابيب، أو الحرق، أو الخيوط، يجب على وحدة تغذية الأنابيب توصيل الأنبوب إلى محطة التشكيل في الاتجاه الصحيح وفي التوقيت المناسب. تتضمن الأنظمة المتقدمة تحديد موضع يتم التحكم فيه مؤازرًا والذي يمكنه تدوير الأنبوب إلى زاوية محددة قبل دخوله إلى قالب التشكيل، مما يتيح عمليات معقدة متعددة الخطوات.

6.3 التكامل مع المعبئات والناقلات

بعد المعالجة، تتم عادةً إزالة الأنابيب النهائية بواسطة نظام تكديس أو ناقل. يمكن لنظام التحكم في وحدة تغذية الأنابيب التنسيق مع هذه الأجهزة النهائية لضمان عملية تسليم سلسة ومنع الاختناقات.

6.4 دور واجهة الإنسان والآلة (HMI)

يعمل HMI كنقطة مركزية لإعداد ومراقبة النظام المتكامل بأكمله. يمكن للمشغلين إدخال أطوال القطع المطلوبة، وسرعات التغذية، والمعلمات الأخرى، ويعرض HMI الحالة في الوقت الفعلي، والإنذارات، وأعداد الإنتاج. غالبًا ما تتضمن أجهزة HMI الحديثة واجهات تعمل باللمس ورسومات بديهية، مما يعمل على تبسيط التشغيل وتقليل منحنى التعلم للمشغلين الجدد.

7. الصيانة والموثوقية والاعتبارات التشغيلية

لضمان عمر خدمة طويل وأداء ثابت، فإن الصيانة المنتظمة لوحدة تغذية الأنابيب أمر ضروري. يوصى بالممارسات التالية:

7.1 جدول الصيانة الوقائية

يجب أن يتضمن برنامج الصيانة الوقائية المنظم ما يلي:

• الشيكات اليومية:افحص حالة الأسطوانة، وتحقق من عدم وجود ضوضاء أو اهتزاز غير عادي، وتحقق من قراءات HMI
• الصيانة الأسبوعية:قم بتشحيم الأجزاء المتحركة، وتنظيف أجهزة الاستشعار، والتحقق من محاذاة المكونات التوجيهية
• الفحوصات الشهرية:تحقق من شد الحزام أو السلسلة، واختبر وظائف التوقف في حالات الطوارئ، وراجع تاريخ الإنذار
• الخدمة الربع سنوية:قم بإجراء فحص متعمق للمحركات المؤازرة وعلب التروس ووصلات نظام التحكم
• الإصلاح السنوي:استبدل الأجزاء القابلة للتآكل مثل البكرات والمحامل وأحزمة القيادة، وأعد معايرة أجهزة التغذية الراجعة

7.2 المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

تشمل بعض المشكلات التشغيلية النموذجية ما يلي:

• طول التغذية غير متناسق:غالبًا ما يحدث ذلك بسبب اختلال محاذاة جهاز التشفير أو انزلاق الأسطوانة أو مكونات محرك الأقراص البالية
• علامات سطح الأنبوب:الناتجة عن بكرات التوجيه القذرة أو التالفة
• اختلال محاذاة الأنبوب الذي يدخل إلى آلة المعالجة:عادة بسبب الأدلة البالية أو التعديل غير المناسب
• أخطاء الاتصال بين وحدة التغذية وآلة القطع:يتم حلها عادةً عن طريق فحص الكابلات ومعلمات برنامج PLC

7.3 ميزات السلامة

تم تجهيز مغذيات الأنابيب الحديثة بميزات أمان متعددة، بما في ذلك الستائر الخفيفة، وأزرار التوقف في حالات الطوارئ، وأقفال الأمان التي تمنع التشغيل عندما تكون الحراسة مفتوحة. يعد التدريب المناسب على أنظمة السلامة هذه أمرًا ضروريًا لجميع المشغلين.

7.4 تعظيم وقت التشغيل والموثوقية

لتحقيق أقصى قدر من الموثوقية، يوصي المصنعون باستخدام قطع غيار أصلية، والاحتفاظ بمخزون من قطع الغيار المهمة، والحفاظ على بيئة عمل نظيفة. بالإضافة إلى ذلك، يمكن لتحديثات البرامج التي توفرها الشركة المصنعة للمعدات تحسين الأداء وإضافة وظائف جديدة.
