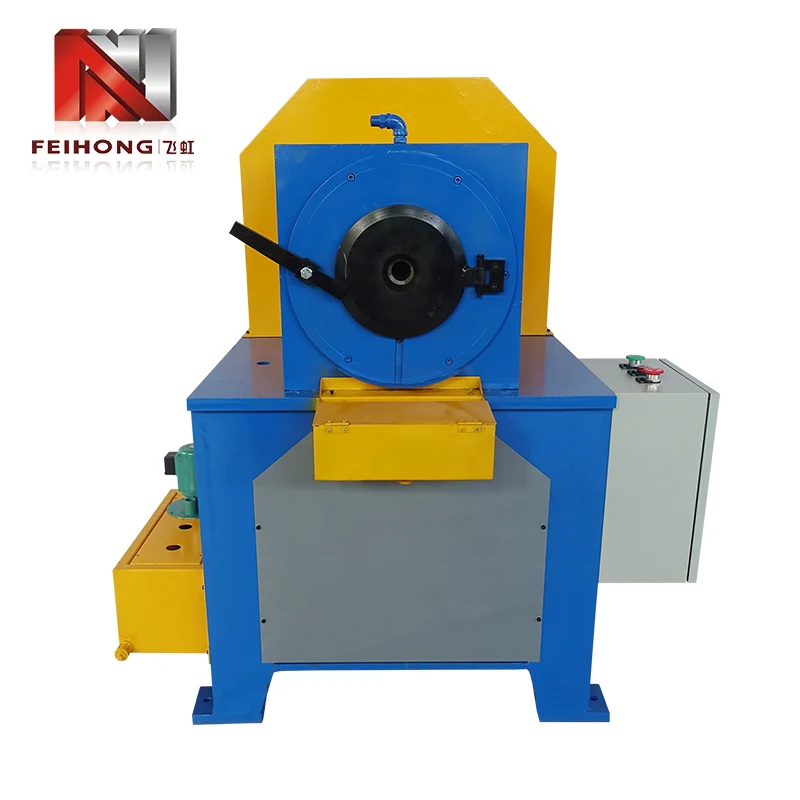

كيف يمكن لآلة تقليص الأنابيب المستديرة المطرقة تحسين سير عمل معالجة الأنابيب لإنتاج الأنابيب متعددة المواصفات؟

1. منطق العمل الأساسي وراء معدات تقليل قطر الأنابيب من نوع المطرقة

إن تقليص قطر الأنبوب المعدني عبارة عن عملية تشكيل على البارد تضغط على الجدار الخارجي للأنابيب المستديرة لتحقيق تخفيض موحد للقطر الخارجي للأنبوب، ويعتمد وضع التشكيل بالمطرقة على التأثير الميكانيكي الدوري المستمر لإكمال التشكيل التدريجي لنهايات الأنابيب. على عكس تشكيل البثق الهيدروليكي لمرة واحدة والذي يطبق ضغطًا ثابتًا على جزء الأنبوب بأكمله، تستخدم المعدات من نوع المطرقة رؤوس مطرقة ترددية لتطبيق قوة تأثير دورية على سطح الأنبوب، وتشتيت ضغط التشكيل بالتساوي على جدار الأنبوب وتجنب التشوه المحلي، أو الشقوق أو عيوب التجاعيد التي تحدث غالبًا في معالجة البثق الثابت.

يقوم نظام نقل الطاقة الداخلي بتحويل قوة دوران المحرك الرئيسي إلى حركة تأثير ترددية عالية التردد لمجموعة المطرقة. كل إجراء تصادم يطبق تشوه تشكيل صغير على نهاية الأنبوب، وتتراكم المئات من دورات التصادم المستمرة لإنهاء حجم انكماش القطر المطلوب. يحمي ضغط التشوه المنخفض ذو النقطة الواحدة بشكل فعال بنية الحبوب المعدنية الداخلية للأنابيب المستديرة ذات الجدران الرقيقة، ويحافظ على توزيع موحد لسمك الجدار بعد التشكيل، وهو أمر بالغ الأهمية للأنابيب النهائية التي تتطلب تحكمًا محكمًا في تحمل الأبعاد.

بالنسبة لورش الإنتاج التي تتعامل مع طلبات الدفعات الصغيرة مع التبديل المتكرر لمواصفات الأنابيب، فإن منطق تشكيل التأثير هذا يجلب مزايا تشغيلية فريدة. تتطلب آلات التقليص الهيدروليكية الثابتة وقتًا طويلاً لإمساك الضغط لإكمال التشكيل، في حين أن التشكيل بالصدمة بالمطرقة يكمل إجراء الانكماش بالكامل في غضون ثوانٍ بعد تثبيت الأنابيب. كما يقلل وضع التأثير الدوري المستمر من متطلبات التسخين المسبق للمعدات المساعدة لمعظم الأنابيب المعدنية التقليدية، مما يبسط تخطيط المنشأة الداعمة لمحطة المعالجة ويقلل من إشغال المساحة الإضافية على أرضية الإنتاج.

2. تكوين الهيكل الداخلي الكامل لمعدات تقليص الأنبوب المطرقي

2.1 مجموعة قيادة الطاقة الرئيسية

تعتمد وحدة الطاقة الأساسية محركًا مدمجًا بقدرة 7.5KW متوافقًا مع مجموعات تروس نقل الحركة المستقرة، مما ينقل الطاقة إلى وحدة تنفيذ المطرقة دون فقدان الطاقة المتوسطة. يتم تثبيت المحرك داخل خزانة المعدات المغلقة باستخدام وسائد عزل الغبار والاهتزاز، والتي تعمل على منع الاهتزاز الميكانيكي المتولد أثناء تشغيل المطرقة عالية التردد وتقليل تداخل الضوضاء لمحطات المعالجة المحيطة. كما يمنع هيكل الخزانة المحكم الغلق الحطام المعدني ومواد تشحيم التبريد من الدخول إلى ملف المحرك، مما يزيد من وقت التشغيل المستمر لوحدة الطاقة في ظل ظروف الإنتاج ذات النوبات الطويلة.

تستخدم مجموعة تروس النقل مواد سبائكية مقاومة للتآكل مع التحكم الدقيق في خلوص شبكة التروس، مما يمنع قفز التروس وتوهين خرج الطاقة بعد آلاف ساعات العمل. يقوم مكون الحماية من التحميل الزائد المدمج بقطع مصدر الطاقة تلقائيًا عندما ينحرف موضع تثبيت الأنبوب أو تدخل الأجسام الصلبة الأجنبية إلى منطقة التشكيل، مما يمنع حدوث ضرر لا يمكن إصلاحه لرأس المطرقة وهيكل النقل.

2.2 وحدة تنفيذ تشكيل تأثير المطرقة

مجموعة رأس المطرقة هي مكون التشكيل الأساسي الذي يتصل بالجدار الخارجي للأنبوب، ويتكون من عدة قطع مطرقة من السبائك المتناظرة موزعة حول محور تثبيت الأنبوب. أثناء التشغيل، تدور قطع المطرقة حول عمود تحديد موضع الأنبوب المركزي أثناء الدوران للخارج والداخل، مما يخلق قوة تأثير شعاعية مستمرة على سطح الأنبوب. تم تجهيز كل قطعة مطرقة بأكمام تلامس مقاومة للتآكل وقابلة للاستبدال، والتي يمكن تفكيكها واستبدالها بشكل مستقل دون إزالة مجموعة المطرقة بأكملها، مما يقلل من صعوبة الصيانة اليومية.

يعتمد ظرف تحديد موضع الأنبوب المركزي على تصميم تثبيت ذاتي التمركز، حيث يقوم تلقائيًا بضبط شد التثبيت وفقًا لسمك جدار الأنبوب لمنع خدش السطح للأنابيب المعدنية المصقولة. يغطي الشوط المتحرك المحوري للظرف نطاق طول الانكماش الكامل الذي تدعمه الماكينة، مما يؤدي إلى تثبيت الأنابيب من 150 مم إلى 6000 مم بشكل ثابت دون إزاحة محورية أثناء دورات التشكيل بالصدمات.

2.3 وحدة القفل وتحديد المواقع السريعة للقالب

تحدد القوالب حجم القطر الخارجي النهائي لنهايات الأنابيب المنكمشة، وهيكل تثبيت القالب لمعدات التقليص بالمطرقة يعتمد تركيبات قفل سريعة التحرير بدلاً من التثبيت التقليدي بالمسامير. تحتوي قاعدة تحديد المواقع على موازين معايرة ذات حجم موحد، مما يسمح للمشغلين بمحاذاة مواضع تركيب القالب بدقة دون تكرار القياس بعد الاستبدال. عملية تفكيك وتركيب القالب بأكملها تحتاج فقط إلى دوران يدوي بسيط لمقابض القفل، مما يؤدي إلى التخلص من أدوات التفكيك الإضافية مثل مفاتيح الربط والمفكات.

3. نطاق معلمات الأداء القياسي لمعالجة الأنابيب متعددة المواصفات

تغطي سلسلة المعدات ثلاثة نماذج قياسية مصنفة حسب أقصى نطاق معالجة، وتوحيد تكوين الطاقة الأساسية مع توسيع القدرة على التكيف مع فترات قطر الأنبوب المختلفة. يغطي نطاق المعلمات الكامل الأنابيب الرفيعة الدقيقة الدقيقة إلى أنابيب التسخين الصناعية السميكة، ويغطي بالكامل أنواع الأنابيب السائدة المستخدمة في الأجهزة ومعدات التسخين وصناعات تصنيع الأدوات الدقيقة. يوضح الجدول التالي مؤشرات قدرة المعالجة الموحدة المشتركة بين سلسلة المعدات بأكملها:

يضمن تكوين الطاقة الموحد بقدرة 7.5 كيلو وات إخراج قوة تأثير متسقة بغض النظر عن معالجة الأنابيب الدقيقة بقطر 2 مم على الأقل أو أنابيب الجدار بسمك 40 مم كحد أقصى. بالنسبة للأنابيب الطويلة للغاية القريبة من 6000 مم، يمكن للمعدات أن تتعاون مع إطارات دعم الأنابيب المساعدة الخارجية للحفاظ على وضع الأنبوب الأفقي، وتجنب تشوه انحناء الأنبوب الناتج عن الوزن الذاتي أثناء عمليات التشكيل الطويلة. كما أن شد التثبيت القابل للتعديل لظرف تحديد المواقع يتكيف أيضًا مع الأنابيب النحاسية ذات الجدران الرقيقة والأنابيب الفولاذية المتوسطة وأنابيب الفولاذ المقاوم للصدأ السميكة دون تلف المسافة البادئة السطحية بعد التشكيل.

4. تعمل آلية استبدال القالب السريع على تقليل وقت توقف المعدات في خطوط الإنتاج

يعد الاستبدال المتكرر للقالب عاملاً رئيسياً يسبب ركود خط الإنتاج للمصنعين الذين يتلقون طلبات دفعات صغيرة مختلطة متعددة المواصفات. تعتمد آلات تقليص الأنابيب التقليدية قوالب قفل الترباس متعددة المجموعات، مما يتطلب من المشغلين قضاء 30 دقيقة أو أكثر في تفكيك ومعايرة وتثبيت القوالب عند تبديل أحجام الأنابيب، ويؤدي التفكيك المتكرر أيضًا بسهولة إلى انزلاق الخيط وانحراف موضع قواعد القالب، مما يؤثر على اتساق أبعاد الأنبوب النهائي.

إن هيكل استبدال القالب السريع المدمج في معدات تقليص الأنابيب من نوع المطرقة يعيد تصميم منطق قفل القالب بالكامل، وإزالة جميع مكونات البراغي الثابتة واعتماد مقابض القفل السريع ذات الضغط الزنبركي. يتبع تدفق العملية تسلسلًا بسيطًا من ثلاث خطوات دون الحاجة إلى أعمال معايرة معقدة:

• حرر مقبض القفل الجانبي لرفع لوحة غطاء وضع القالب العلوي
• قم بإخراج قالب التشكيل القديم ووضع قالب الحجم الجديد في أخدود تحديد المواقع القياسي
• اضغط لأسفل على لوحة الغطاء وأغلق المقبض لإنهاء وضع القالب وتثبيته بالكامل

يمكن إنهاء عملية التشغيل بأكملها في غضون 10 دقائق من قبل مشغل واحد بدون أدوات مساعدة، مما يقلل بشكل مباشر وقت توقف استبدال القالب بأكثر من الثلثين مقارنة بالمعدات التقليدية المثبتة بالمسامير. أخدود تحديد المواقع القياسي يلغي خطوات المعايرة اليدوية، وتضمن علامات المقياس المدمجة على قاعدة القالب تثبيت كل قالب جديد في نفس الوضع الأفقي والرأسي، وبالتالي فإن التسامح الأبعاد للأنابيب المنكمشة لن ​​يتقلب بعد كل استبدال للقالب.

بالنسبة لورش الإنتاج ذات المواصفات اليومية التي يتم تبديلها أكثر من خمس مرات، تعمل آلية الاستبدال السريع هذه على تحسين ساعات العمل الفعالة للمعدات بشكل كبير طوال كل نوبة عمل. لم يعد المشغلون بحاجة إلى حجز فترات انتظار طويلة لتعديل القالب، ويمكن الحفاظ على إيقاع المعالجة المستمرة لخط الإنتاج بشكل ثابت، مما يؤدي بشكل فعال إلى زيادة العدد الإجمالي للأنابيب الجاهزة المعالجة لكل يوم عمل دون زيادة مدخلات العمالة أو تمديد نوبات العمل.

5. أنواع أنابيب التطبيق الرئيسية المناسبة لتكنولوجيا تشكيل الانكماش

إن خاصية تشكيل الصدمات لمعالجة التقلص بالمطرقة تنتج قوة تشوه متناثرة لطيفة، لذلك فهي تناسب مجموعة واسعة من منتجات الأنابيب ذات سماكة الجدار المختلفة والمواد المعدنية. يمكن لفئات الأنابيب الرئيسية المتعددة المستخدمة في الصناعات التحويلية الدقيقة إكمال تشكيل تقليل القطر على هذه المعدات دون إجراءات معالجة مسبقة باردة أو ساخنة إضافية، بما في ذلك أربعة أنواع من الأنابيب الأساسية كما هو موضح أدناه:

5.1 أنابيب ذات طرف غونغ لمكونات الأجهزة الزخرفية

تتطلب الأنابيب ذات الأطراف المقوسة انكماشًا سلسًا وموحدًا عند نهايات الأنابيب المفردة دون أي خدش على السطح، وتكون الأنابيب ذات الأطراف المقوسة المصنوعة من النحاس وسبائك الألومنيوم ذات الجدران الرقيقة عرضة للتشقق تحت ضغط البثق الهيدروليكي الثابت. يحافظ وضع التأثير الدوري منخفض الضغط لتشكيل المطرقة على سطح الأنبوب سليمًا أثناء استكمال تقليل القطر، والحفاظ على تشطيب التلميع للأنابيب المزخرفة دون إجراءات تلميع السطح الثانوية بعد التشكيل.

5.2 أنابيب الأدوات الدقيقة ذات الرأس الواحد والرأس المزدوج

الأنابيب ذات الرأس الواحد والمزدوجة ذات الأدوات الدقيقة لديها متطلبات صارمة بشأن محورية النهايات المنكمشة، والضغط الساكن غير المتناسق سوف يسبب تشوه الإزاحة لطرفي الأنابيب ذات الرأسين. تطبق مجموعة رؤوس مطرقة التوزيع المتماثلة قوة تأثير شعاعية موحدة حول المحور المركزي للأنبوب، مما يضمن أن قسم الانكماش يحافظ على محورية مثالية مع جسم الأنبوب الأصلي، مما يلبي معيار تحمل التجميع لأدوات الاستشعار الدقيقة ومعدات الاختبار.

5.3 أنابيب التسخين للعداء الساخن لمعدات التشكيل

تنتمي أنابيب التسخين ذات العداء الساخن إلى أنابيب الفولاذ المقاوم للصدأ ذات الجدار المتوسط ​​السُمك، والتي تحتاج إلى تشكيل انكماش ثابت لتناسب تجويف التثبيت الداخلي للقوالب البلاستيكية. يمكن لمخرج طاقة التأثير المستقر 7.5KW أن يضغط جدران الأنابيب الفولاذية المقاومة للصدأ السميكة بالتساوي، مما يتجنب ترقق جدار الأنابيب المحلي الناتج عن قوة البثق غير المتساوية. تحافظ أنابيب التسخين المُشكَّلة على سمك جدار ثابت حول قسم الانكماش، مما يضمن أداء توصيل حراري موحد بعد تركيبها داخل ماكينات القالب.

5.4 أنابيب دائرية صغيرة مخصصة متعددة المواصفات

تتلقى العديد من مصانع معالجة المعادن طلبات دفعات صغيرة متناثرة تحتوي على عشرات من أحجام أقطار الأنابيب المختلفة كل أسبوع. إن أداء استبدال القالب السريع لمعدات تقليص الأنابيب بالمطرقة يسمح بالتبديل السريع بين مواصفات الأنابيب المختلفة، مما يجعل من غير الضروري تكوين آلات تقليص الأنابيب المنفصلة المتعددة لأوامر مختلفة الحجم. يمكن لمصنعي المعالجة الصغيرة والمتوسطة الحجم الاعتماد على جهاز واحد لإكمال جميع مهام معالجة تقليل القطر الداخلي لمنتجات الأنابيب المستديرة ضمن نطاق المعالجة من 2 مم إلى 40 مم.

6. مقارنة بين هيكل تقليص المطرقة ومعدات تقليص الأنابيب الهيدروليكية

تهيمن تقنيتان رئيسيتان لتشكيل الأنابيب المعدنية على أسواق معالجة الأنابيب المعدنية الحالية: تشكيل البثق الهيدروليكي الساكن وتشكيل التأثير الدوري بالمطرقة. يحتوي كل هيكل على سيناريوهات إنتاج قابلة للتطبيق، كما أن اختيار المعدات المناسبة وفقًا لحجم الدفعة ومواد الأنبوب وتكرار تبديل المواصفات يمكن أن يتجنب أداء المعدات غير المتطابق مما يحد من كفاءة الإنتاج. يتم فرز الاختلافات الأساسية في منطق التشغيل وسيناريوهات التطبيق بشكل واضح في التحليل المقارن التالي:

6.1 تشكيل الفرق في وضع تطبيق القوة

تطبق آلات التقليص الهيدروليكية ضغطًا ثابتًا لمرة واحدة على قسم الانكماش بالكامل، مما يكمل التشكيل في دورة تثبيت الضغط الواحدة. قيمة الضغط اللحظي عالية، ومناسبة لأنابيب الصلب الكربوني السميكة ذات الجدران السميكة ذات الصلابة العالية، ولكن من السهل إنتاج تجاعيد سطحية وعدم انتظام سمك الجدار على الأنابيب المعدنية الناعمة الرقيقة. تقوم معدات التقليص بالمطرقة بتجميع التشوهات الصغيرة من خلال مئات دورات التصادم منخفضة الكثافة، مما يوزع ضغط التشكيل بالتساوي على جدار الأنبوب، وهو أكثر ملاءمة للأنابيب النحاسية الرقيقة الجدار والألمنيوم والأنابيب المزخرفة المصقولة مع متطلبات جودة السطح الصارمة.

6.2 مساحة خط الإنتاج والطلب على المعدات المساعدة

تحتاج آلات تقليص الأنابيب الهيدروليكية إلى محطات زيت هيدروليكي متطابقة، وأنظمة تدوير تبريد الزيت، ومكونات مساعدة لتنظيم الضغط، مما يشغل مساحة أرضية إضافية بجانب جسم الآلة الرئيسي. تدمج المعدات من نوع المطرقة جميع مكونات الطاقة والتنفيذ داخل خزانة واحدة محكمة الغلق، بدون أنظمة دعم هيدروليكية مستقلة، مما يقلل من إجمالي إشغال الأرضية بنسبة أربعين بالمائة تقريبًا. بالنسبة لورش الإنتاج المدمجة ذات مساحة وضع المعدات المحدودة، فإن معدات التقليص المطرقة لديها مزايا تخطيطية واضحة.

6.3 فجوة كفاءة تبديل المواصفات

تستخدم معظم آلات التقليص الهيدروليكية مجموعات قوالب ثابتة مقفلة بمسامير متعددة، مع وقت استبدال القالب يتجاوز 30 دقيقة في المتوسط. يتحكم هيكل القالب سريع التحرير لمعدات تقليص المطرقة في وقت الاستبدال الكامل خلال 10 دقائق، مما يجلب مزايا الكفاءة الواضحة للمصانع مع تبديل المواصفات المتكرر وطلبات الدفعات الصغيرة. بالنسبة لخطوط الإنتاج الضخم ذات حجم الأنبوب الفردي الثابت، قد تتمتع المعدات الهيدروليكية ذات ضغط التشكيل الفردي الأكبر بسرعة معالجة أعلى للقطعة الواحدة، لكن معدات المطرقة تكتسب كفاءة شاملة في بيئات الإنتاج المرنة ذات المواصفات المختلطة.

7. توحيد العمليات لإطالة عمر الخدمة لقوالب التشكيل

القوالب هي المكونات الاستهلاكية الرئيسية لمعدات معالجة تقلص الأنابيب، ويمكن لخطوات التشغيل اليومية الموحدة أن تقلل بشكل فعال من التآكل غير الطبيعي والخدش والتشوه للأسطح الداخلية للقالب، مما يؤدي إلى إطالة الدورة القابلة للاستخدام لكل مجموعة من القوالب وخفض تكاليف استبدال المكونات على المدى الطويل لورش المعالجة. تغطي المجموعة الكاملة من معايير التشغيل الموحدة ثلاث وصلات أساسية قبل تشغيل المعدات وأثناءه وبعده:

• فحص القالب قبل التشغيل: امسح سطح التشكيل الداخلي للقوالب بقطعة قماش ناعمة نظيفة لإزالة المسحوق المعدني ومواد التشحيم المتبقية؛ تحقق من وجود حفر صغيرة وخدوش على الجدار الداخلي للقالب، واستبدل القوالب البالية قبل المعالجة في حالة وجود تلف في السطح
• المعالجة المسبقة للأنابيب أثناء التشغيل: ضع طبقة رقيقة من مادة التشحيم المعدنية الخاصة بالتساوي على أطراف الأنبوب قبل التثبيت، وقلل الاحتكاك بين الجدار الخارجي للأنبوب والسطح الداخلي للقالب أثناء تشكيل الصدمات لتجنب تآكل سطح القالب
• صيانة القالب بعد التشغيل: بعد انتهاء فترة الإنتاج اليومية، قم بتفكيك القوالب ونقعها في سائل تنظيف مضاد للصدأ، ثم تجفيفها بالهواء بالكامل وتخزينها في صناديق تخزين محكمة الغلق مضادة للغبار لمنع أكسدة سطح سبائك القالب

التشغيل غير السليم مثل معالجة الأنابيب الخام غير المشحمة أو خلط الحطام المعدني الصلب في تجويف القالب سوف يسبب علامات خدش لا رجعة فيها على سطح تشكيل القالب. بمجرد ظهور الخدوش على الجدار الداخلي للقالب، فإن نهايات الأنابيب المنكمشة ستحمل عيوب المسافة البادئة الخطية المقابلة، والتي لا يمكن إزالتها عن طريق التلميع بعد المعالجة. يمكن أن يؤدي التنفيذ الصارم لخطوات الصيانة الموحدة إلى تمديد دورة الخدمة لكل مجموعة قوالب بأكثر من خمسين بالمائة، مما يقلل من تكرار شراء القوالب ووقت توقف المعدات الناتج عن استبدال القالب.

بالإضافة إلى قواعد الصيانة اليومية، تحتاج دورات فحص المعدات المنتظمة أيضًا إلى تضمين معايرة خلوص رأس المطرقة. إن الخلوص الزائد بين رأس المطرقة والقالب سيؤدي إلى حجم غير مستقر لتشكيل الأنبوب، بينما يؤدي الخلوص الصغير جدًا إلى تسريع التآكل المتبادل لمكونات المطرقة والقالب. يؤدي الضبط الأسبوعي لخلوص مجموعة المطرقة وفقًا لساعات تشغيل المعدات إلى الحفاظ على فجوة المطابقة ضمن القيم القياسية التي تمت معايرتها في المصنع، مما يوازن بين دقة أبعاد المنتج النهائي وسرعة تآكل القالب.

8. مخططات مطابقة تخطيط الإنتاج المشترك لمعدات تقليص الأنابيب

تحدد تخطيطات خطوط إنتاج المصنع المختلفة وضع التنسيب ومرافق الدعم الإضافية التي تتطلبها معدات تقليص الأنابيب. يتم اعتماد ثلاثة مخططات تخطيط ناضجة على نطاق واسع من قبل الشركات المصنعة لمعالجة الأنابيب المعدنية وفقًا لحجم مساحة ورشة العمل وتسلسل تدفق المعالجة، ويتوافق كل مخطط مع أوضاع تشغيل الإنتاج المختلفة:

8.1 تخطيط المعالجة المستقل لمحطة واحدة

ينطبق هذا التخطيط على ورش المعالجة صغيرة الحجم مع معالجة الطلبات المستقلة المتفرقة، حيث يتم وضع آلة تقليص مطرقة واحدة كمحطة معالجة مستقلة منفصلة عن معدات القطع والتلميع واللولبة. تحتفظ المحطة المستقلة بمساحة التشغيل المحيطة للتحميل والتفريغ اليدوي للأنابيب الطويلة بطول 6000 مم، ويمكن وضع رفوف تخزين المواد المنقولة بجانب الماكينة لتخزين الأنابيب الخام والمنتجات النهائية بشكل منفصل. لا يحتاج التصميم المستقل إلى الاتصال بمعدات المعالجة الأمامية والخلفية من خلال خطوط النقل، مع تكلفة تحويل منخفضة لورش المعالجة الصغيرة المبنية حديثًا.

8.2 تخطيط خط التجميع الخطي المتصل

المصنعون ذوو الحجم المتوسط ​​مع تدفق المعالجة المستمر المرتب يعتمدون تخطيط خط التجميع الخطي، ويضعون معدات التقليص بين محطة قطع الأنابيب ومحطة تشطيب السطح. تتم مطابقة إطارات نقل الأسطوانة قصيرة المسافة على جانبي جسم الماكينة لنقل الأنابيب الخام المقطوعة تلقائيًا إلى ظرف التثبيت، وإرسال الأنابيب المنكمشة المشكلة إلى إجراءات التلميع اللاحقة. يقلل التصميم الخطي المتكامل من تكرار المعالجة اليدوية للأنابيب شبه الجاهزة، مما يقلل من كثافة اليد العاملة ويتجنب خدش السطح أثناء النقل اليدوي.

8.3 تخطيط الإنتاج المرن المتوازي متعدد الآلات

تقوم مصانع المعالجة الكبيرة التي تتلقى طلبات مجمعة مختلطة بتكوين آلات تقليص مطرقة متعددة في تخطيط متوازي، مع منطقة تخزين المواد الخام المشتركة ومنطقة فرز المنتجات النهائية الموحدة في منتصف مجموعات المعدات. يمكن لكل آلة معالجة مواصفات الأنابيب المختلفة بشكل مستقل دون التدخل في المعدات المجاورة، ويمكن للمشغلين تولي مسؤولية جهازين إلى ثلاثة آلات في وقت واحد بسبب التثبيت الأوتوماتيكي البسيط ومنطق التشغيل لمعدات التقليص بالمطرقة. يعمل التخطيط الموازي على تحسين القدرة الإجمالية على تسليم الطلب بشكل كبير خلال مواسم ذروة الإنتاج دون توسيع مساحة أرضية ورشة العمل بشكل كبير.

9. الأسئلة الفنية المتداولة حول معالجة تقليص المطرقة الأنبوبية

10. الوصول إلى حلول المعالجة المخصصة لتشكيل الأنابيب بدقة

كل مصنع لمعالجة الأنابيب المعدنية لديه متطلبات إنتاج فريدة تعتمد على أنواع المنتجات، وأحجام دفعة الطلب وظروف تخطيط ورشة العمل، لذلك يمكن مطابقة معدات السلسلة القياسية مع المكونات المساعدة المخصصة لتناسب متطلبات المعالجة الشخصية. تشتمل التكوينات الإضافية القابلة للتخصيص على إطارات دعم أوتوماتيكية ذات أنبوب طويل، وطاولات بكرات تغذية أوتوماتيكية، وأكمام داخلية خاصة مضادة للخدش ووحدات عرض رقمية الحجم، والتي يمكن دمجها بحرية وفقًا لاحتياجات الإنتاج الفعلية دون تعديل هيكل تشكيل المطرقة الأساسي للآلة.

شركة تشاوتشينغ فيهونغ للآلات والكهرباء المحدودةتقوم بتطوير وتصنيع سلسلة كاملة من معدات تقليص الأنابيب من النوع المطرقي، مما يعمل على تحسين التصميم الهيكلي ومعايير المعالجة بناءً على سنوات من بيانات اختبار الإنتاج في الموقع التي تم جمعها من مصانع معالجة الأنابيب المعدنية عبر صناعات متعددة. يخضع كل نموذج من المعدات لاختبار التقادم المستمر قبل التسليم، للتحقق من استقرار قوة تشكيل الصدمات، وآلية قفل القالب وأداء التشغيل على المدى الطويل في ظل ظروف معالجة ذات مواصفات مختلطة.

بالنسبة للمصنعين الذين يبحثون عن معدات تشكيل الأنابيب المرنة المناسبة لإنتاج الأنابيب الصغيرة متعددة المواصفات، فإن تقييم درجة المطابقة بين معلمات معالجة الماكينة وخطوط الإنتاج الداخلية هو الخطوة الأساسية لاختيار معدات التشكيل المناسبة. المزايا الأساسية للاستبدال السريع للقالب، نطاق معالجة قطر الأنبوب الواسع والهيكل المدمج المدمج تجعل من معدات التقليص المطرقة خيارًا موثوقًا لورش معالجة الأنابيب الدقيقة المرنة.

يتجنب وضع التشكيل بالصدمة المنخفض الضغط المشتت العديد من عيوب الجودة الشائعة في معالجة البثق الثابت، مما يخفض معدل رفض الأنابيب المنكمشة النهائية ويبسط إجراءات التلميع والتصحيح بعد المعالجة. يمكن لفرق الإنتاج التركيز على تشكيل الأنبوب المستمر والمستقر دون تعديل الإغلاق المتكرر الناتج عن تبديل المواصفات، مما يحسن سلاسة سير عمل معالجة الأنبوب بالكامل بدءًا من قطع المواد الخام وحتى تسليم المنتج النهائي.

بالنسبة للمصانع التي تقوم بانتظام بتحديث مواصفات منتجات الأنابيب وتتلقى طلبات مختلطة صغيرة الحجم، فإن المرونة التشغيلية الشاملة التي توفرها تكنولوجيا التشكيل من نوع المطرقة تخلق مزايا إنتاج مستقرة طويلة الأجل لا يمكن لمعدات التقليص المخصصة ذات المواصفات الواحدة أن تضاهيها. يغطي نطاق المعلمات القياسي لمعدات السلسلة معظم متطلبات تشكيل الأنابيب المستديرة السائدة في الأجهزة ومعدات التدفئة وقطاعات تصنيع الأدوات الدقيقة، مما يقلل الحاجة إلى نشر العديد من آلات التشكيل المنفصلة للتعامل مع أحجام قطر الأنابيب المختلفة.

بعد التأكد من مادة الأنبوب، نطاق قطر الأنبوب وطول الانكماش لمنتجات المعالجة الداخلية، يمكن لمديري الإنتاج الحصول على اقتراحات تكوين المعدات المستهدفة ومقدمة مفصلة للمعلمات الفنية لتتناسب مع تخطيط ورشة العمل الفعلي ومتطلبات الطاقة الإنتاجية اليومية. يمكن إضافة الملحقات الهيكلية المساعدة المخصصة إلى هيكل الماكينة القياسي لتحقيق التغذية والتفريغ شبه الأوتوماتيكي، مما يقلل بشكل أكبر من خطوات التشغيل اليدوية أثناء نوبات المعالجة المستمرة.

يمكن للمهندسين الفنيين للمعدات فرز مخططات التخطيط المستهدفة ووثائق مواصفات التشغيل وفقًا لحجم موقع المصنع وتسلسل تدفق المعالجة، مما يساعد فرق الإنتاج على إكمال التشغيل المستقر للمعدات والتدريب السريع على تشغيل العمال بعد وصول المعدات. يغطي التوجيه الفني الكامل بعد التسليم معايير صيانة القالب، وقوائم فحص فحص المعدات اليومية وطرق تعديل عيوب التشكيل الشائعة، مما يدعم التشغيل المستقر على المدى الطويل لمحطات معالجة تقليص الأنابيب في الموقع.
