ما هو مبدأ العمل لآلة انتشار الأنابيب؟

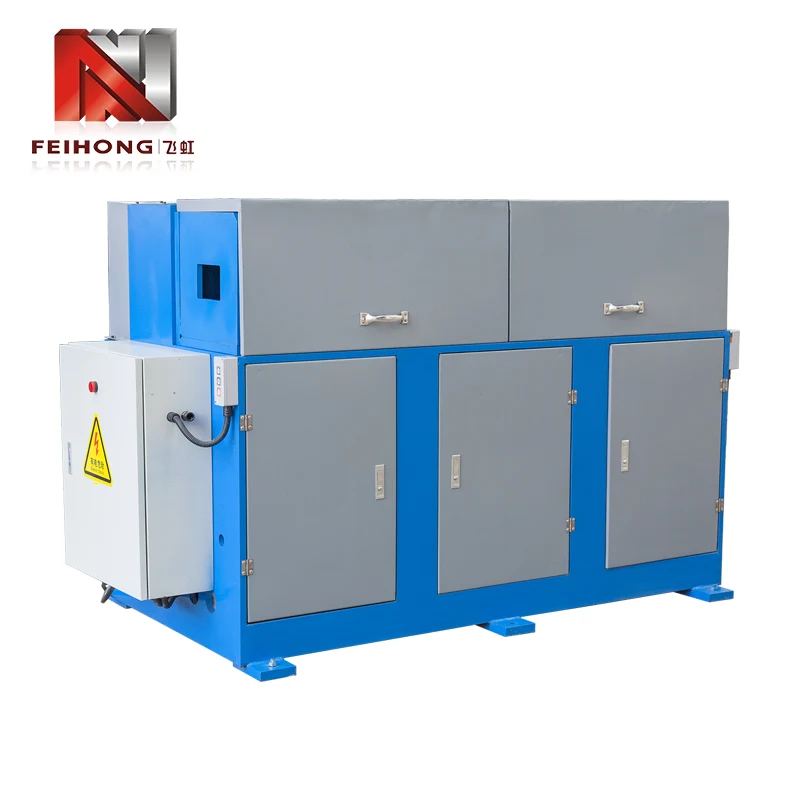

كأجهزة أساسية لمعالجة الأنبوب ،آلة انكماش الأنابيبيحقق تقليل قطر نهاية الأنبوب من خلال القوة الميكانيكية والتعاون في العفن. يدمج مبدأ عمله انتقال الطاقة ، وتشكيل العفن والتحكم الدقيق لضمان اتساق وقوة انكماش الأنبوب.

نظام الطاقة هو مصدر القيادة الأساسي لآلة انتشار الأنابيب. يحول المحرك السرعة إلى عزم الدوران من خلال المخفض (عادةً عزم الدوران المخرج 50-5000N ・ M ، والذي تم تكييفه مع أقطار الأنابيب المختلفة) ، يدفع المغزل إلى الدوران من خلال عمود النقل ، والقالب المخروطي المتصل بالطرد الأمامي لتحركات المغزل يتزامن بشكل متزامن. توفر آلة انتشار الأنابيب الهيدروليكية دفعًا محوريًا (يمكن أن يصل الضغط إلى 10-30 ميجا باسكال) من خلال اسطوانة الزيت لدفع القالب للتغذية بسرعة موحدة على طول محور الأنبوب. مقارنة بالنوع الميكانيكي ، من الأسهل التحكم في حجم الضغط وهو مناسب للأنابيب ذات الجدران الرقيقة (سمك ≤2 مم) لتجنب التشوه المفرط والتكسير.

يحدد التعاون بين القالب والأنبوب دقة تقلص. وفقًا لمادة الأنبوب (الصلب الكربوني ، والفولاذ المقاوم للصدأ ، وأنبوب النحاس ، إلخ) ، يتم تحديد القالب مع الصلابة المقابلة (HRC55-62). الفتحة الداخلية للقالب هي بنية مخروطية متدلية (تفتق 3 ° -15 °). عندما يتم دفع الأنبوب إلى مدخل القالب بواسطة آلية التغذية ، فإن الجدار الداخلي الدوار للقالب يلامس السطح الخارجي للأنبوب ، ويؤدي الاحتكاك إلى تدوير الأنبوب بشكل متزامن. في الوقت نفسه ، يفرض الضغط المحوري المعدن للأنبوب على التدفق على طول سطح المخروط للقالب لتحقيق تقليل القطر (عادة ما يكون نطاق التخفيض 10 ٪ -40 ٪ من قطر الأنابيب الأصلي).

يضمن نظام التحكم المطابقة الدقيقة للمعلمات. تم تجهيز جهاز انتشار أنبوب CNC بنظام التحكم في PLC ، والذي يمكنه مسبقًا معلمات مثل طول التخفيض (خطأ ± 0.1 مم) ، وسرعة التغذية (5-30 مم/ثانية) ، وسرعة القالب (100-500R/دقيقة). يراقب المستشعر الكهروضوئي لموضع الأنبوب في الوقت الفعلي ويتوقف تلقائيًا عن التغذية عند الوصول إلى طول تخفيض الإعداد المسبق. بالنسبة للأنابيب ذات الجدران الكثيفة (سمك> 3 مم) ، سيبدأ النظام وضع التخفيض المقطوع ويكمل تدريجياً الانخفاض في 3-5 مرات لتجنب القوة المفرطة في وقت واحد مما يسبب التجاعيد في الأنبوب.

الأجهزة الإضافية تعمل على تحسين استقرار المعالجة. تستخدم آلية التغذية أسطوانة على شكل حرف V لقفل الأنبوب (قوة التثبيت قابلة للتعديل) للتأكد من أن التداخل بين محور الأنابيب ومحور القالب هو ≤0.05 مم أثناء التغذية ؛ يرش نظام التبريد سائل القطع إلى جزء التلامس بين القالب والأنبوب من خلال فوهة الزيت لتقليل درجة حرارة الاحتكاك (يتم التحكم فيها أقل من 80 ℃) ومنع الأكسدة وتغير لون سطح الأنبوب. بعد المعالجة ، تدفع آلية demoulding تلقائيًا من الأنبوب المتقلص لتحقيق الإنتاج المستمر.

من تكييف حجم الأنابيب المعدنية إلى متطلبات الختم لاتصالات خطوط الأنابيب ،آلة انكماش الأنابيبيحل محل الدليل التقليدي التقليدي بطريقة ميكانيكية من خلال التشغيل المنسق لـ "التحكم في السلطة" ، مما يزيد من كفاءة المعالجة بأكثر من 5 مرات ، وتظل قوة الشد عند نقطة تقلص أكثر من 90 ٪ من الأنبوب الأصلي ، مما يصبح معدات رئيسية في مجال معالجة الأنابيب.
