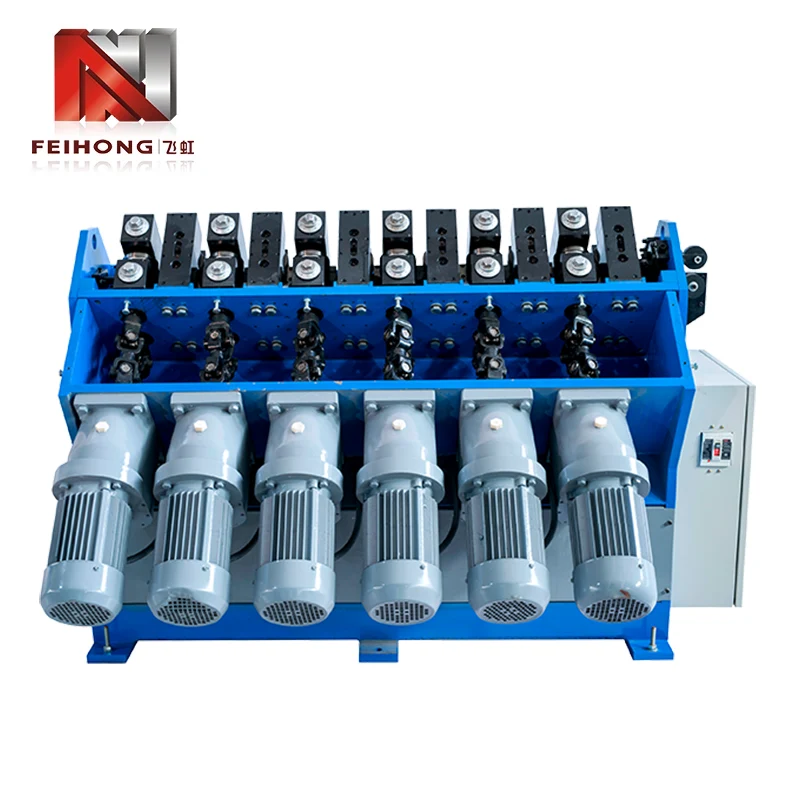

آلة تقلص أنابيب قطر كبيرة

الهيكل الرئيسي والخصائص

FH-B3 آلة تقلص أنابيب القطر الكبيرة عبارة عن مخفض كبير للعتاد في الوحدة النمطية المصممة خصيصًا للأنابيب الطويلة القطر الكبيرة. يتم استخدام عمود Cardan المزدوج للخدمة الشاقة لتوصيل المحرك مع عمود لفة في الوسط ، مما يجعل محرك الماكينة متوازيًا ويزيد من عزم الدوران ، مما يقلل من قوة القبول المباشر بين عمود المحرك واللف وحماية محرك التباطؤ.

المعلمات الفنية الرئيسية

1. هيكل ناقل حركة رمح Cardan: ناقل حركة مزدوج كاردان

2. هيكل التباطؤ: تباطؤ الترس

3. قطر الأنبوب المخفض (مم): 5-25

4. انخفاض طول الأنبوب (مم): 150-10000

5. تقلص السرعة: سرعة ثابتة

6. مادة العفن: سبيكة ، الصلب العفن

7. عدد الفقرات: 8،12،16،18

8. مجموعة واحدة/إجمالي الطاقة (KW): 1.1*عدد القطاعات

9. الجهد: 380V 380V/ثلاث مراحل 220 فولت/مرحلة واحدة 220 فولت

10. مناسبة للأنابيب: أنابيب النحاس ، أنابيب الحديد ، أنابيب الألومنيوم ، أنابيب الفولاذ المقاوم للصدأ ، الأنابيب المركبة ، إلخ.

11. الحجم (مم): 1850*1600*1300 (L*W*H)

12. الوزن (12 قطعة): 2500 كجم
