آلة لحام البقعة المقاومة لتخزين الطاقة

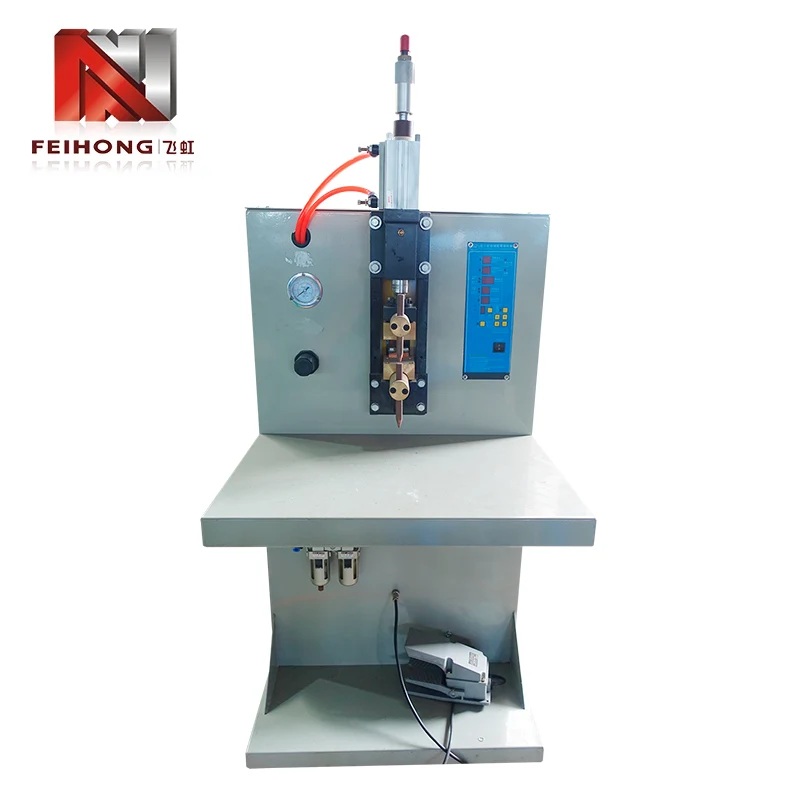

Feihong® هو مصنع راسخ لآلة اللحام النقطي المقاومة لتخزين الطاقة يقدم FH-149A، وهي آلة لحام مقاومة لتفريغ المكثف تعمل بالهواء المضغوط ومصممة خصيصًا لمتطلبات الربط المحددة لإنتاج أنابيب التدفئة الكهربائية. تم تصنيعها بواسطة شركة Zhaoqing Feihong Machinery & Electrical Co., Ltd. - وهي شركة تأسست في عام 1992 ولديها عقود من التفاني في استكمال حلول معدات أنابيب التسخين - تعالج هذه الآلة مهام اللحام الأساسية بين سلك المقاومة وأعمدة الرصاص، وبين أعمدة الرصاص والعروات الطرفية التي تحدد تجميع عناصر التسخين.

مقدمة الآلة

ينتمي FH-149A إلى عائلة اللحام النقطي بالمقاومة ولكنه يستخدم بنية تخزين الطاقة التي تختلف عن آلات اللحام المقاومة للتيار المتردد القياسية. بدلاً من سحب تيار مستمر مباشرة من التيار الكهربائي أثناء اللحام، تقوم الآلة أولاً بشحن بنك مكثف داخلي إلى مستوى جهد محدد مسبقًا، ثم تطلق تلك الطاقة المخزنة في نبضة واحدة سريعة عبر أقطاب اللحام.

يوفر أسلوب تخزين الطاقة هذا العديد من المزايا المتأصلة في اللحام بالمقاومة. تخلق النبضة القصيرة عالية الطاقة منطقة حرارة مركزة في واجهة اللحام، مما يشكل كتلة صلبة من اللحام بسرعة مع الحد من انتشار الحرارة إلى المادة الأساسية المحيطة. بالنسبة لأسلاك المقاومة الرفيعة وأعمدة الرصاص ذات القطر الصغير التي توجد بشكل شائع في عناصر التسخين، يساعد هذا الإدخال الحراري المتحكم فيه على منع ارتفاع درجة الحرارة أو الاحتراق الذي يمكن أن يحدث مع طرق اللحام ذات المدة الأطول.

يتعامل التشغيل الهوائي مع حركة القطب الكهربائي وتطبيق القوة، مما يضمن بقاء الضغط الهبوطي ثابتًا من لحام إلى آخر. تعد قوة القطب المتسقة معلمة مهمة في جودة اللحام النقطي بالمقاومة، لأنها تؤثر بشكل مباشر على مقاومة التلامس وتوليد الحرارة وتكوين الكتلة النهائية.

الميزات الأساسية

تشتمل آلة لحام البقعة المقاومة لتخزين الطاقة على خصائص تصميم مصممة خصيصًا لمتطلبات بيئات تصنيع أنابيب التسخين:

1. تقنية تفريغ المكثفات:يوفر توصيل الطاقة المخزنة تيار لحام مستقرًا وقابلًا للتكرار بشكل مستقل عن تقلبات جهد التيار الكهربائي، مما يضمن الحصول على نتائج متسقة عبر عمليات الإنتاج الممتدة.

2. انتاج الطاقة قابل للتعديل:يتغير جهد شحن المكثف بشكل مستمر من 0 إلى 435 فولت، مما يمنح المشغلين تحكمًا دقيقًا في طاقة اللحام لتتناسب مع مقاييس الأسلاك المختلفة وأبعاد عمود الرصاص.

3. نظام القيادة الهوائية:توفر الأقطاب الكهربائية التي يتم التحكم فيها بالهواء المضغوط ضغطًا موحدًا في كل دورة لحام، مما يقلل من إجهاد المشغل ويزيل تقلب الضغط اليدوي في إعدادات اللحام اليدوية.

4. التوافق متعدد الجهد:يمكن تكوينه لطاقة إدخال ثلاثية الطور 380 فولت، أو ثلاثية الطور 220 فولت، أو أحادية الطور 220 فولت لتتناسب مع البنية التحتية الكهربائية لمرافق التصنيع في مناطق عالمية مختلفة.

5. عملية مباشرة:تعني الضوابط البديهية ومبدأ العمل البسيط أن الحد الأدنى من التدريب مطلوب لمشغلي خطوط الإنتاج، مما يدعم النشر الأسرع في منشآت التصنيع الجديدة أو الموسعة.

معلمات الأداء

فيما يلي المواصفات الفنية الرئيسية لنظام اللحام النقطي بالمقاومة FH-149A، وكلها مستمدة من وثائق معدات Feihong الرسمية:

عند الطاقة المقدرة بـ 2 كيلو فولت أمبير، تعمل الماكينة مع طلب منخفض نسبيًا على التيار الكهربائي بينما لا تزال توفر التيار اللحظي العالي اللازم لعمليات اللحام النقطية عالية الجودة - وهي ميزة مميزة لأنظمة اللحام بتخزين الطاقة السعوية.

تطبيقات اللحام

تخدم آلة اللحام النقطي المقاومة لتخزين الطاقة مجموعة مركزة من عمليات الانضمام ضمن سير عمل إنتاج أنبوب التسخين، ويمثل كل منها خطوة حاسمة في تجميع عناصر التسخين النهائية.

سلك المقاومة لقيادة المفاصل

داخل كل أنبوب تسخين كهربائي، يوجد سلك مقاومة ملفوف أو مستقيم يولد الحرارة عندما يمر التيار الكهربائي من خلاله. يجب أن يتصل سلك المقاومة هذا بشكل آمن بأعمدة الرصاص (وتسمى أيضًا قضبان الرصاص) التي تحمل التيار من المحطات الخارجية إلى عنصر التسخين. يقوم FH-149A بإنشاء وصلات ملحومة قوية ومنخفضة المقاومة بين هذه المكونات، مما يضمن نقل الطاقة بكفاءة وعمر خدمة طويل لأنبوب التسخين النهائي.

يؤدي البريد إلى مفاصل العروة الطرفية

في الأطراف الخارجية لأنبوب التسخين، تتصل أعمدة الرصاص بالعروات الطرفية - نقاط الاتصال حيث يتفاعل عنصر التسخين مع الأسلاك الكهربائية الخارجية. يعد اللحام الموثوق به عند هذا التقاطع أمرًا ضروريًا لمنع التوصيلات الفضفاضة والمقاومة المفرطة وارتفاع درجة الحرارة أثناء التشغيل في العالم الحقيقي. تنتج الآلة لحامات متسقة وقوية ميكانيكيًا لهذا التطبيق أيضًا.

نطاق الصناعة

أنابيب التدفئة المصنعة بدعم من هذه المعدات تخدم الأسواق الصناعية والمدنية. تركز التطبيقات الصناعية بشكل كبير على أنظمة تسخين الكابلات، بينما تغطي التطبيقات المدنية الأجهزة الكهربائية المنزلية ومنتجات التدفئة للاستخدام اليومي. تدعم معدات Feihong الشركات المصنعة التي تخدم كلا القطاعين من سوق عناصر التسخين.

القدرة على الإنتاج

تحتفظ Feihong بعملية تصنيع متكاملة رأسيًا في Zhaoqing، مقاطعة Guangdong، الصين. يضم المصنع ستة مناطق ورشة عمل متميزة تغطي بشكل جماعي كل مرحلة من مراحل إنتاج المعدات، بدءًا من الإعداد الأولي للمواد الخام وحتى اختبار الماكينة المجمعة النهائية.

1. ورشة قطع المواد الخام:يقوم بإعداد المخزون المعدني والفراغات المكونة للتصنيع والتصنيع.

2. مركز التصنيع:ينفذ تصنيعًا دقيقًا للمكونات الميكانيكية الهامة المستخدمة في آلات اللحام ومعدات أنابيب التسخين الأخرى.

3. ورشة إنتاج القوالب:تنتج أدوات وقوالب وتركيبات مخصصة داخل الشركة لدعم تصميمات المعدات القياسية والمتخصصة.

4. غرفة قاطرة تعبئة المسحوق:منطقة تجميع واختبار مخصصة لمعدات تعبئة المسحوق المستخدمة في خطوط تصنيع أنابيب التسخين.

5. غرفة قاطرة تقليص الأنابيب:مساحة عمل متخصصة لإنتاج ومعايرة آلات تقليص الأنابيب.

6. ورشة تجميع الآلة:التجميع النهائي والأسلاك الكهربائية والاختبار الوظيفي والتحقق من جودة الآلات المكتملة قبل الشحن.

ضمان الجودة

تطبق Feihong منهج الجودة أولاً في جميع أنشطة تصنيع المعدات. لقد بنت الشركة سمعتها على العمليات القائمة على النزاهة وأداء المعدات الذي يمكن الاعتماد عليه، واكتسبت ثقة الشركات المصنعة لأنابيب التسخين التي تعتمد على نتائج الإنتاج المتسقة.

نظرًا لأن شركة Feihong متخصصة حصريًا في معدات تصنيع أنابيب التدفئة الكهربائية - بدلاً من إنتاج الآلات الصناعية العامة - فإن الفريق الهندسي يحتفظ بخبرة عميقة ومحددة في التطبيقات. يتم تقييم كل قرار تصميم يتعلق بـ FH-149A وفقًا لمتطلبات إنتاج أنابيب التسخين الحقيقية، مما يؤدي إلى ماكينة تتوافق بشكل وثيق مع احتياجات المصنع الفعلية بدلاً من مواصفات اللحام النظرية.

نرحب بالعملاء ونشجعهم على زيارة مصنع Feihong لفحص المعدات ومراجعة عمليات التصنيع ومناقشة التفاصيل الفنية مباشرة مع الفريق الهندسي. تساعد المشاركة المباشرة في المصنع المشترين على التحقق من جودة البناء والتأكد من مطابقة المعدات لمتطلبات الإنتاج المحددة قبل تقديم الطلب.

بالإضافة إلى النماذج القياسية، تتمتع Feihong بسجل حافل في البحث وتطوير معدات أنابيب التسخين المخصصة ذات الهياكل المتخصصة لتلبية متطلبات العملاء الفردية. تشمل المشاريع المخصصة السابقة معدات أنابيب التسخين الصناعية، ومعدات أنابيب التسخين المدنية، ومعدات أنابيب التسخين بالمجرى الساخن، ومعدات أنابيب التسخين لتطبيقات الآلات الفضائية والعسكرية.

الأسئلة الشائعة

س: ما هو نوع اللحام الذي يقوم به FH-149A؟

ج: يقوم FH-149A بإجراء اللحام النقطي لمقاومة تخزين الطاقة، والمعروف أيضًا باسم اللحام النقطي لتفريغ المكثف. يستخدم الطاقة الكهربائية المخزنة من المكثفات لتوليد نبضة قصيرة عالية التيار تخلق كتلة صلبة ملحومة بين سطحين معدنيين عند نقاط اتصال القطب الكهربائي.

س: هل هذه الآلة مناسبة لمواد اللحام غير أسلاك المقاومة وأعمدة الرصاص؟

ج: تم تصميم FH-149A وتكوينه خصيصًا لعمليتي لحام أساسيتين في تصنيع أنابيب التسخين: سلك المقاومة لحام عمود الرصاص (قضيب الرصاص)، وعمود الرصاص لحام العروة الطرفية. بالنسبة لتطبيقات اللحام الأخرى، نوصي بمناقشة متطلباتك المحددة مع Feihong لتقييم مدى ملاءمة المعدات.

س: كيف يتم ضمان قوة اللحام وجودته؟

ج: يتم التحكم في جودة اللحام من خلال معلمتين أساسيتين قابلتين للتعديل: جهد شحن المكثف (0 إلى 435 فولت)، والذي يحدد إجمالي الطاقة المقدمة لكل لحام، وضغط القطب الهوائي، الذي يتحكم في قوة الاتصال. عند ضبطها بشكل صحيح للمواد المحددة التي يتم ضمها، تنتج الماكينة لحامات متسقة وقابلة للتكرار عبر عمليات الإنتاج.

س: ما هو معدل الإنتاج المتوقع؟

ج: في ظل ظروف التشغيل القياسية مع مشغل ذو خبرة، يمكن للطراز FH-149A معالجة ما يقرب من 30000 قطعة خلال نوبة عمل مدتها 8 ساعات. تعتمد الإنتاجية الفعلية على عوامل تشمل مدى تعقيد قطعة العمل، ومستوى مهارة المشغل، وكفاءة إعداد المواد.

س: هل يمكن تكييف الماكينة مع أنظمة طاقة المصنع المختلفة؟

ج: نعم، يدعم FH-149A تكوينات جهد الإدخال المتعددة: ثلاث مراحل 380 فولت، وثلاث مراحل 220 فولت، ومرحلة واحدة 220 فولت. وهذا يسمح بالنشر في منشآت التصنيع بمعايير مختلفة للإمدادات الكهربائية في مختلف البلدان.

س: هل يمكنني زيارة مصنع Feihong قبل الطلب؟

ج: بالتأكيد. ترحب Feihong بالعملاء المحتملين لزيارة المصنع في Zhaoqing، Guangdong، الصين. أثناء زيارتك، يمكنك فحص المعدات النهائية، ومراقبة عملية التصنيع في جميع ورش العمل الست، ومناقشة المواصفات الفنية مباشرة مع طاقمنا الهندسي.

الملاحظات النهائية

إن آلة لحام البقعة المقاومة لتخزين الطاقة موديل FH-149A من Feihong هي حل مصمم خصيصًا لعمليتي اللحام بالمقاومة الحرجة المطلوبة في إنتاج أنابيب التسخين الكهربائي. من خلال الجمع بين تقنية تخزين طاقة تفريغ المكثف والتحكم الهوائي في القطب الكهربائي، توفر الماكينة لحامات متسقة وعالية الجودة بسعة مقدرة تبلغ 30000 قطعة لكل وردية عمل مدتها 8 ساعات. بدعم من منشأة تصنيع تضم ستة ورش عمل متخصصة وأكثر من 30 عامًا من الخبرة في معدات أنابيب التسخين، توفر Feihong لمصنعي أنابيب التسخين معدات موثوقة مدعومة بمعرفة عميقة بالتطبيقات. سواء كنت تقوم بتجهيز خط إنتاج جديد أو استبدال معدات اللحام القديمة، فإن FH-149A يوفر الأداء وقابلية التعديل والبساطة التشغيلية التي يعتمد عليها مصنعو عناصر التسخين.

نحن ندعوك للاتصال بـ Feihong للحصول على استشارة فنية مفصلة أو لترتيب زيارة للمصنع وعرض للمعدات.
